重防腐涂料涂膜后流挂的解决方法

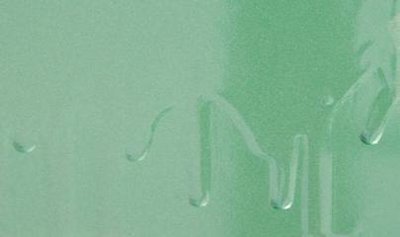

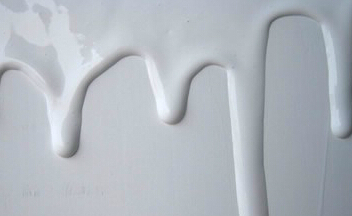

　　重防腐涂料是指相对常规防腐涂料而言，能在相对苛刻腐蚀环境里应用，并具有能达到比常规防腐涂料更长保护期的一类防腐涂料。重防腐涂料的应用范围包括海洋工程、交通运输、能源工业、大型工业企业、市政设施等。流挂是指喷涂后，漆膜垂直向下表面挂滴或流淌。严重的时候，涂层似撕开般向下移位。在缺陷处形成上部位露底、下部位涂料拥挤在一起的现象。

　　1.形成原因：从涂装工艺的角度分析，造成漆膜流挂的原因主要有以下方面：

　　① 一次喷涂所得漆膜的干膜厚度超过规定值。

　　② 涂料中加入较多的稀释剂。

　　③ 喷涂操作不妥。以无气喷漆技术为例：喷嘴离钢材表面过近(＜30 cm),喷枪移动速度过慢，喷嘴孔径过大。

　　④ 钢板基体温度过高，涂料喷上去后，底涂层立即干燥，使上面的涂层发生流挂。

　　⑤ 双组分涂料按配比混合后，搅拌不均匀，或加稀释剂后，搅拌不均匀、充分，均会形成流挂。

　　⑥ 施工环境温度过低，或喷涂房换气量不够，使涂层内溶剂无法及时排出，干燥、固化不及时，也易形成流挂。

　　⑦ 双组分涂料超过混合使用期后，操作者企图通过添加稀释剂，然后使用。这时，涂层也会形成流挂。

　　2.预防措施：防止漆膜流挂的主要办法是按涂料厂家提供的技术说明书操作施工。

　　① 以被涂面结构状况及涂料品种喷涂时，应以选用孔径雾幅合适的喷嘴为主，以调节泵压为辅，严格控制稀释剂的添加量。勤用湿膜仪检测膜厚，控制喷涂湿膜厚度或减少过量喷涂。

　　② 改进不正确的喷涂手法，提高操作技能。

　　③ 双组分涂料混合或添加稀释剂混合，需充分搅拌。

　　④ 根据环境气温和不同涂料特点，正确掌握混合熟化时间。

　　⑤ 双组分涂料若超过混合使用期限，严禁继续使用。

　　⑥ 涂装后，在涂层干燥固化期内，继续确保喷涂房的温度与换气充分。

　　3.修补措施：

　　① 流挂堆积的超厚涂层最终会开裂脱落。喷涂施工过程中，一经发现有流挂，应即刻回复涂覆。用漆刷去除流挂，并理匀涂层。如涂层表面已结有薄膜，则不可再用漆刷去处理，否则，会越修越差。

　　② 涂层干燥固化后，可酌情修正。通过铲平、或用磨砂纸、细砂盘纸打磨，达到平整、清洁后，用原有涂料修补或复涂。

　　使用重防腐涂料时出现问题不要慌，致电139-2580-9519 邓先生 给您提供正确简便的解决方法。

　　本文出自广东弘方涂料有限公司  http://www.h-f.cc/   转载请注明地址
