别一味追求油漆快干！两块快干固化剂样板对比，差一点，防腐差一截

很多涂装项目选型固化剂，都陷入一个误区：越快干越好。快干固化剂可以缩短表干时间，提升喷涂周转效率，在赶产能、抢工期的时候极具吸引力。但很多人忽略了，就算同属快干型固化剂，仅仅固化反应速度上的细微差别，漆膜的长效防腐性能，就会拉开巨大差距。

本次试验的两块样板，采用同一款油漆，两款固化剂都属于快干体系，只是反应速率有区别：

• 右侧：相对温和的快干固化剂

• 左侧：反应速度更快的快干固化剂

样板在盐雾测试前，做了两项预处理：

1. 上部十字网格：参照 GB/T 9286《色漆和清漆 划格试验》制作，用于评定涂层干态下的抗脱落性能；

2. 下方横向划痕：盐雾划线（Scribe），划刀直接切穿漆膜，露出金属基材。模拟现场施工后漆膜磕碰划伤的真实工况，盐雾试验参照 GB/T 10125《人造气氛腐蚀试验 盐雾试验》（等同 ISO 9227）规定的试验条件开展，通过该划痕重点观察划痕处锈蚀蔓延、漆膜起泡，评估抗阴极剥离性能。

★ 需说明的是，本试验旨在定性观察两种快干体系在划痕处的腐蚀表现差异，不作为对不同涂层体系耐蚀性的标准排序依据。

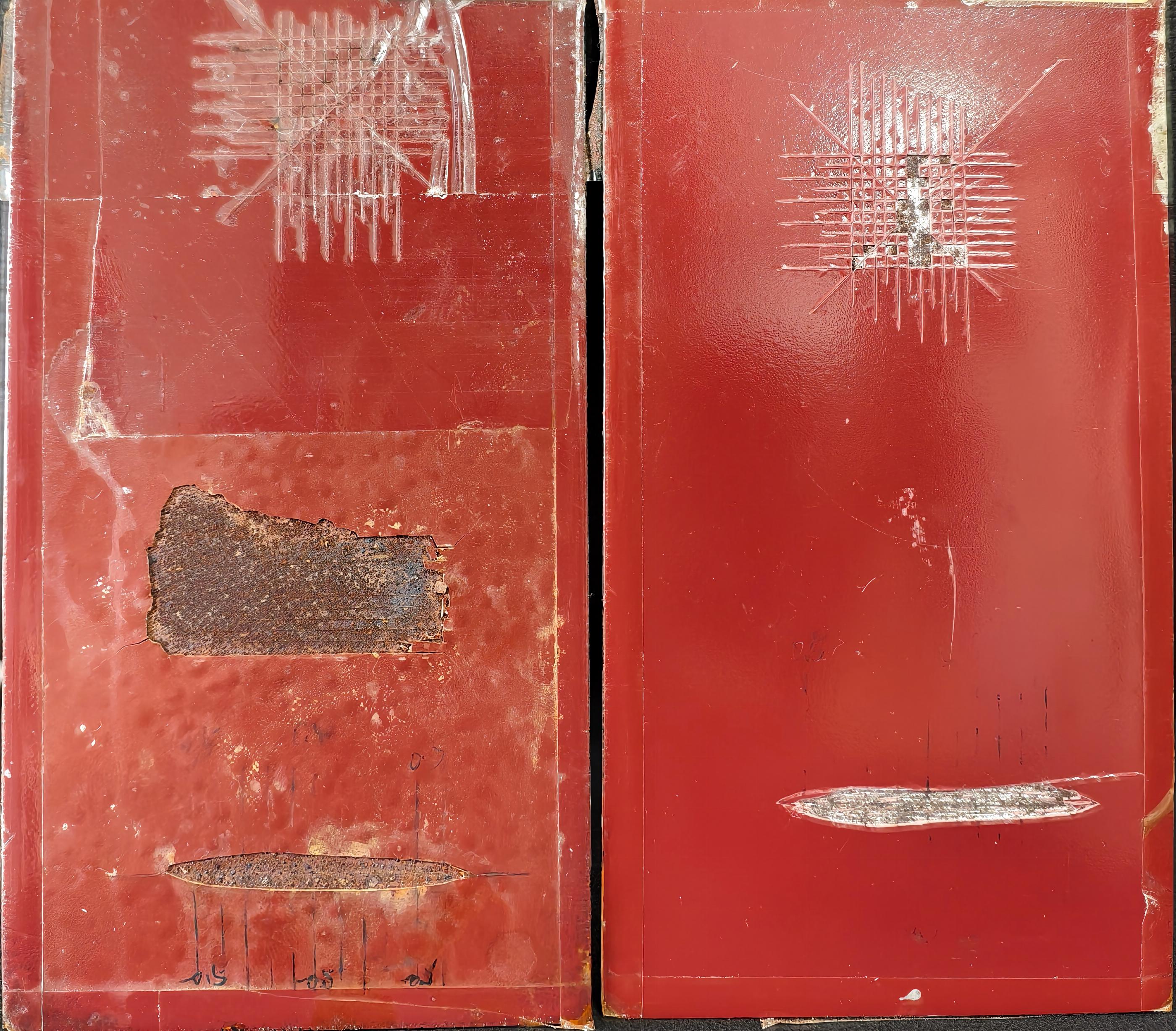

盐雾试验结果一目了然：

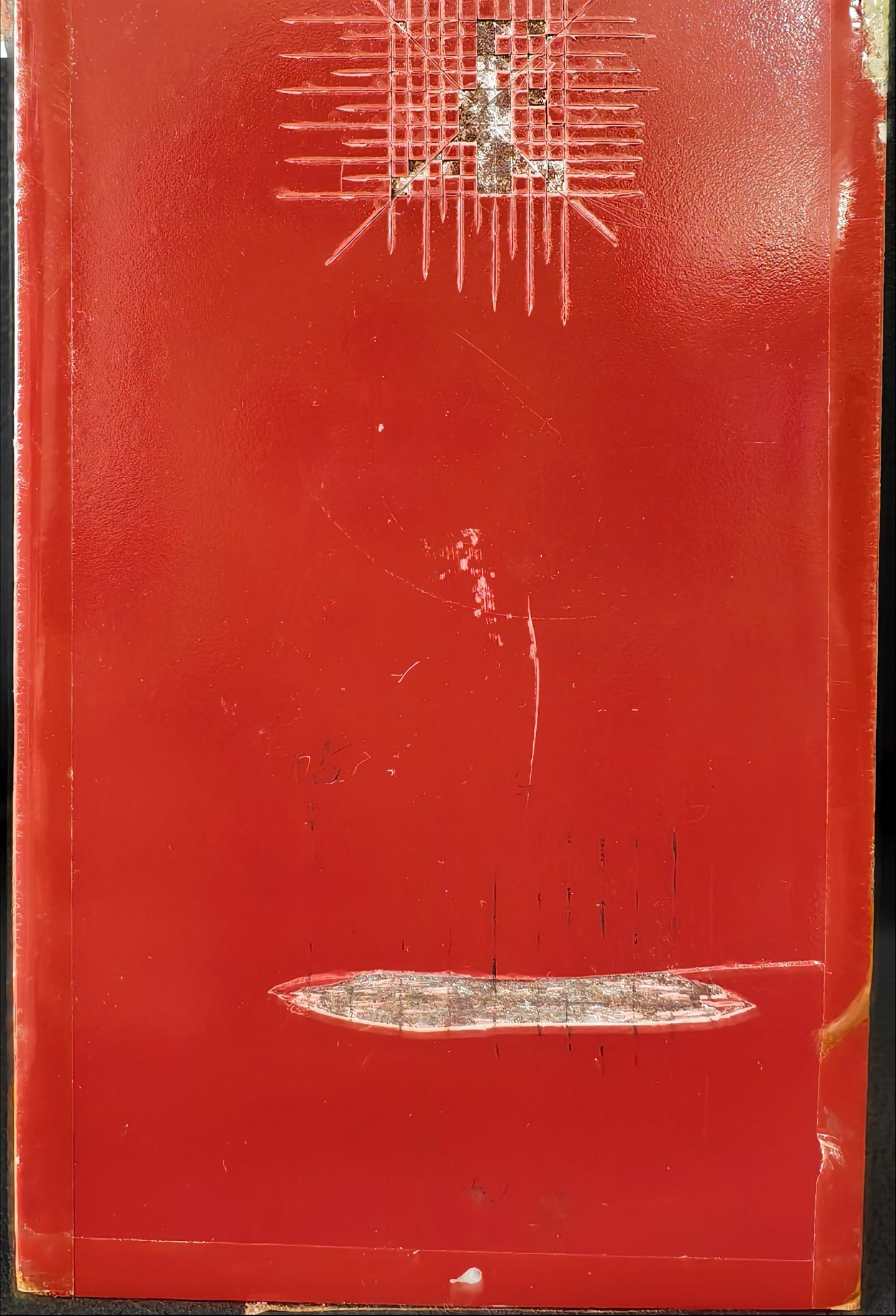

✅ 右侧样板（相对温和的快干固化剂）：划痕存在一定锈蚀与扩蚀，失效程度较轻，漆膜整体相对完整，未出现大面积鼓泡。

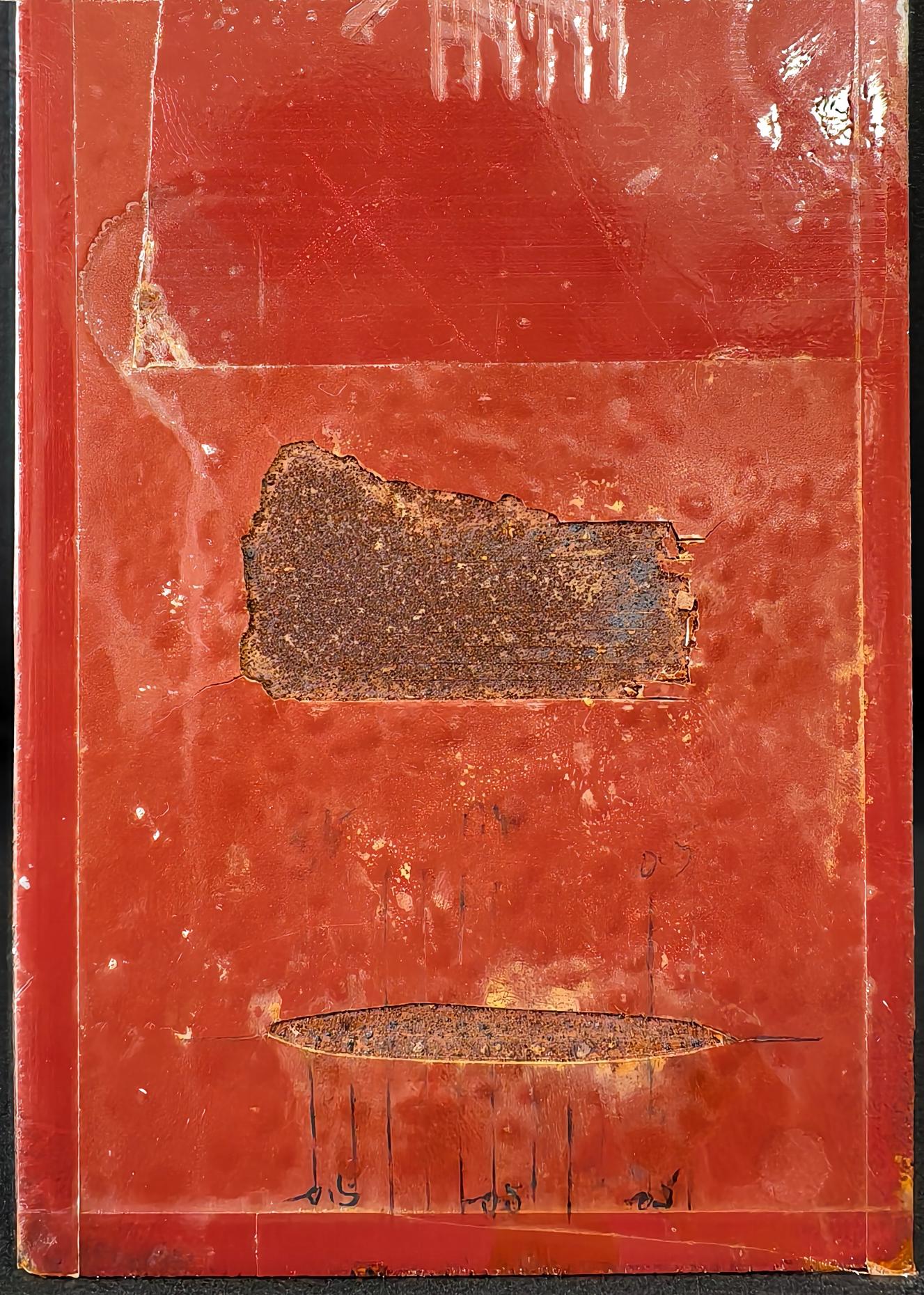

❌ 左侧样板（更快干固化剂）：划痕位置出现明显锈蚀、大面积鼓泡，腐蚀沿着划痕向两侧快速扩散，防腐防护严重失效。

整个试验核心变量只有固化剂的反应速度；喷涂工艺、基材保持一致，两块样板膜厚处于同一区间，膜厚几乎无差异，膜厚因素不会对本次盐雾结果造成明显干扰。

同样是快干固化剂，为什么更快的那款防腐反而崩了？

快干固化剂的核心优势是施工效率，但固化反应速度存在临界点。

1. 极速交联，表层提前封死，溶剂锁闭在漆膜内部

固化反应过快，漆膜表面瞬间结膜变硬。漆膜内部的溶剂、小分子物质来不及挥发，就被封闭在涂层底下。盐雾环境下，水汽、氯离子渗透进来，被困的溶剂就会诱发鼓泡、锈蚀，破坏漆膜。两款都属于快干体系，留给分子舒展的时间本就不多，再进一步提速，缺陷会被急剧放大。

2. 分子交联来不及充分舒展，漆膜致密性下降

漆膜的防腐能力来自完整的三维交联网络。固化速度过快，树脂分子链来不及舒展、充分反应，交联网络存在大量微小孔隙。盐分很容易穿透漆膜，直接侵蚀基材。不光完好漆膜耐盐雾变差，一旦漆膜出现划伤，抗扩蚀、湿态附着力也会明显下滑。

3. 固化内应力急剧升高，腐蚀环境下更容易破防

快速固化会在漆膜内部产生内应力。在盐雾这种湿热+腐蚀的苛刻条件下，应力集中位置就会优先发生腐蚀、鼓泡。短期看表干速度很亮眼，但长期耐久性能大幅缩水。

固化剂选型启示：快干也分梯度，不是越快越好

快干固化剂本身不是不能用，但就算确定要用快干体系，也不能无脑选反应最快的型号。

▶ 追求效率同时兼顾防腐：优先选择可控型快干固化剂，平衡表干速度和交联挥发窗口，就像样板右侧这款，在快干体系内相对平衡了施工效率与盐雾耐久表现。

▶ 高腐蚀工况：不建议选用极限超快干固化剂，牺牲防腐耐久换来的施工提速，后期返工成本远高于省下来的工时。

总结

做防腐涂装，不要陷入“快干崇拜”。哪怕同属快干固化剂品类，仅仅固化速率的小幅上调，就会进一步加剧漆膜盐雾耐久衰减，失效程度断崖式加重。表干速度只是施工指标，漆膜致密性、交联完整性，以及划伤后的抗腐蚀扩蚀能力，才是防腐涂层真正的生命线。选型时，不能只看多久能表干，一定要配套盐雾、耐介质等耐久测试，用试验样板的真实结果验证性能。

免责声明：本文试验数据为本公司内部实验室对比测试结果，仅供技术选型参考，不构成产品质量承诺。实际工况请结合现场条件评估。更多咨询：188-2689-7971（王）
