漆膜起泡别盲目补漆！按这6个环节排查，找准根源再处理

漆膜起泡是防腐涂装最头疼的弊病，返工成本高。很多人出现起泡直接重喷，没过多久又复发。

本文按施工全流程拆解故障点，附带排查清单，收藏备用。

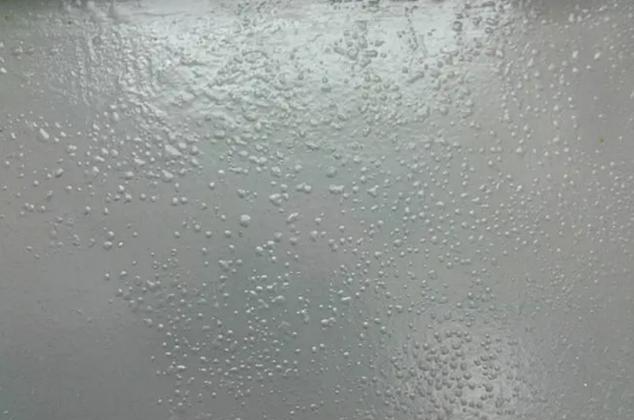

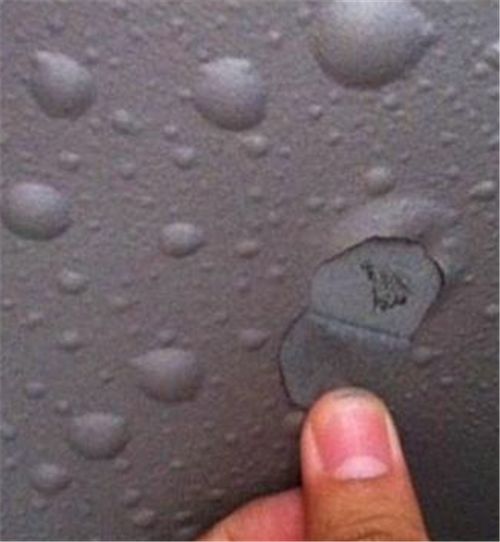

漆膜起泡，是工业防腐涂装中最常见的弊病之一。气泡大小不一，有的像针尖、有的连成片，轻则影响外观，重则整片剥落。

原理其实很简单：漆膜底下存在污染物、水汽或封闭缺陷，后期受热受潮产生压力，把漆面顶了起来。

起泡的原因很多，但按施工流程逐个环节排查，并不难找到病根。今天按顺序帮大家梳理一遍，哪里出问题就治哪里。

一、底材处理环节：油污、盐分没清干净

工件表面的油污、蜡质、盐分没有清理干净，漆膜喷上去后暂时看不出问题，但污染物残留在界面层，后期水汽渗透进去，就会引发反应，导致大面积成片起泡。

特别是盐分，肉眼看不见，但吸湿性极强，会不断从空气中吸附水分积聚在涂层与底材之间。如果工件表面有可溶性盐（如氯化物、硫酸盐），高湿度环境下，漆膜起泡几乎是必然的。

不同基材、锈蚀产物吸潮能力差异很大，油污与盐分叠加，会在涂层界面形成电解质液膜，加速界面腐蚀并诱发起泡。

解决方案： 除油、除盐工序不能省。喷砂前用专用除油剂擦洗，盐分高的环境或旧涂层翻新项目，建议用可溶性盐测试仪检测确认达标后再进入下道工序。同时注意，打磨或喷砂后表面不应残留磨料颗粒，避免外来杂质嵌入。

二、水分控制环节：水汽被封闭在漆膜内部

基材含水率过高、施工环境湿度过大、压缩空气带水，或者工件淋雨后未重新干燥——这些水分一旦被封闭在漆膜内部，后期温度变化时汽化膨胀，压力就会把漆膜顶起来，形成大小不一的气泡。

压缩空气带水是最容易被忽略的一点。空压机未配备油水分离器或未及时排水，喷出的压缩空气本身含有大量水分，直接带入涂层内部。这类气泡大多是针尖状小泡，完工初期不易显现，后期遇潮湿环境陆续冒出来，施工中很难察觉。

解决方案： 施工前确认基材含水率符合要求，雨天或高湿度天气停止施工。压缩空气管路必须安装油水分离器，每次喷涂前先放气排水，确认无油无水后再上枪。已受潮的工件，必须重新干燥处理。

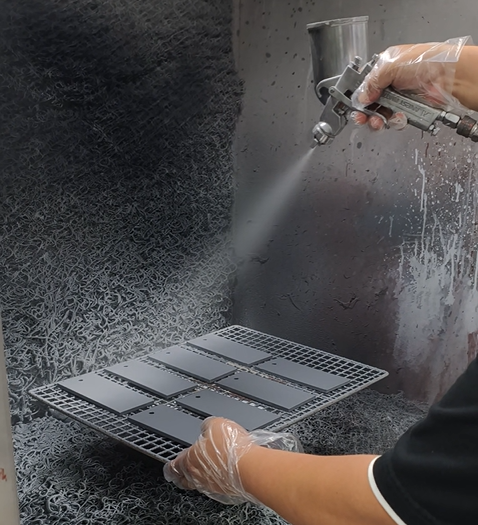

三、喷涂厚度环节：一次喷太厚，溶剂憋在里头

一次性喷涂过厚，表层快速干燥成膜后，内部的溶剂和水汽无法及时挥发，被封闭在涂层中。后期这些溶剂和水汽缓慢析出，形成针孔或起泡。

解决方案： 遵循”薄喷多道”原则，每道喷涂达到设计膜厚即可，不要为了赶工期一次喷得太厚。尤其在高湿度环境下施工时，更要注意控制单道膜厚，给溶剂和水汽留足挥发通道。

四、固化条件环节：固化不到位，涂层内部存在微孔

烘烤温度不够或固化时间不足，漆膜未能充分交联致密，涂层内部存在微孔隙。这些微孔隙在后期会成为水汽、盐分的渗入通道，积聚后导致起泡脱落。

需要特别留意的是温度骤变引发的起泡——涂层固化后如果突然受热（如夏日暴晒后涂层表面温度大幅升高），涂层中残存的微量溶剂或水分会因温差急剧膨胀，在涂层内形成鼓泡。这种起泡区别于施工湿气起泡，不是刚喷完就出问题，经常是涂装完成数天甚至数月后才爆发，容易被误判为施工问题。

解决方案： 严格按产品TDS规定的温度和时间进行固化，不随意缩短烘烤时间。对于厚涂膜或低温环境下施工，适当延长固化时间。已涂装构件在固化初期应避免暴晒，给涂层一个平稳的溶剂释放期。

五、涂层配套环节：底漆与面漆不匹配

底漆与面漆不匹配，或新旧涂层兼容性差，层间附着力不足。水汽在层间窜动积聚，就会出现局部连片起泡。

特别是旧涂层翻新项目，如果不确认原有涂层体系就直接覆盖施工，新旧涂层之间可能根本不兼容，起泡风险极高。

解决方案： 新项目严格按照配套方案施工。旧涂层翻新前，先做小范围兼容性测试，确认没问题再大面积施工。不同厂家的产品尽量不混用，如确需混用，须先验证配套性。

六、涂料本身环节：材料进场就带了隐患

涂料储存过程中受潮、固化剂变质、稀释剂进水或混入杂质，都会造成成膜缺陷，后期产生起泡。

解决方案： 涂料到场后检查包装是否完好，储存环境符合要求（阴凉、干燥、5-35℃），超期或疑似变质的材料坚决不用。稀释剂随开随用，未用完的及时密封，避免吸潮后用于施工。

一张表总结：漆膜起泡排查清单

结语

漆膜起泡这件事，说起来复杂，拆开来看其实就这几个环节。遇到问题不用慌，按施工流程从头到尾捋一遍：底材处理→施工环境→喷涂厚度→固化条件→涂层配套→材料状态，哪个环节出了纰漏，自然就浮出来了。

病根找准了，解决起来就不难。

如果遇到涂层起泡、脱落等现场疑难问题，需要配套选型、弊病分析等技术支持，欢迎联系广东弘方涂料科技有限公司：188-2689-7971（王）。
